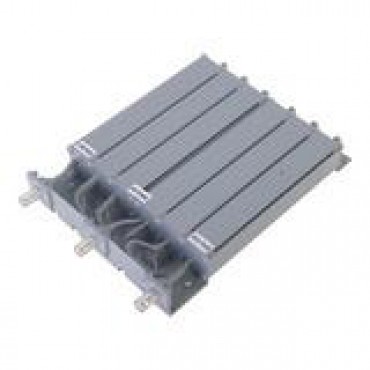

Duplexer UHF de 6 cavidades para 440-470 MHz

Dúplex UHF de Rechazo de Banda.
Banda de frecuencia: 440-470 MHz
Separación TX-RX: 5 to 8 MHz.
Máxima Potencia de Entrada continua: 50 Watt.
Impedancia: 50 Ohm.
Pérdida por Inserción (TX-Ant): 1.2 dB máx.
Pérdida por Inserción (Ant-RX): 1.2 dB máx.
Aislamiento TX-RX: 80 dB tipico.
VSWR, máx. (50 Ohms): 1.3:1
Conectores: BNC (N, UHF Opcionales).
Rango de Temperatura: -10 to 60º C.
Dimensiones: 31.8(1 1/4) X 157 (6 3/16) X 228 (9) mm(in)
Peso: 1.7 Kg (3.5 Lb.)
Descripción de Producto
La serie de Duplexers móviles SYS-4533-xP usan seis cavidades resonantes capacitivamente sintonizadas en un compacto chassis extruido de aluminio 6063-T5 templado, se usan tubos solidos de cobre plateados para blindaje, aislantes de Teflón y cable conformable de baja pérdida para la interconexión y la unidad entera es pintada electrostáticamente para una protección adicional.
Ampliamente usados en sistemas "Full Duplex" con radios móviles y repetidores (50 W. máx).
Mínimo corrimiento de frecuencia por cambios de temperatura.
El uso de este filtro con separación entre frecuencias menor de 5 MHz puede causar problemas en el repetidor.
Este dispositivo no le ayudará a resolver problemas de sencibilidad en lugares de alta incidencia de RF.
Al interconectar el Pasa-Alto y Pasa-Bajo del duplexer con el repetidor se debe identificar la frecuencia más alta para el "High Pass" al igual con la frecuencia baja para el "Low Pass" independientemente por cuál se Transmita o Reciba.
